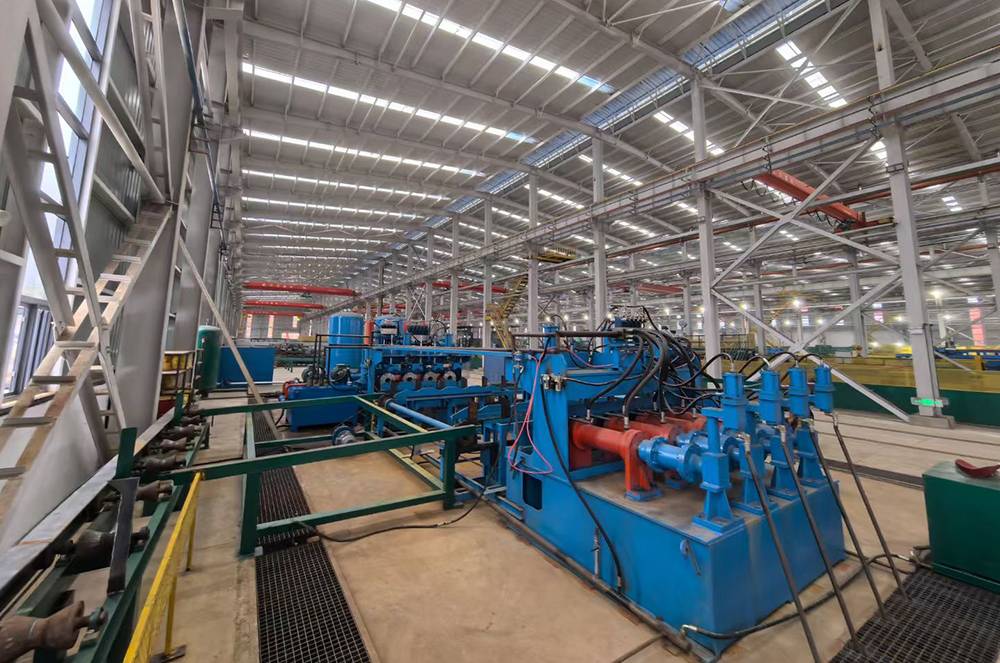

उच्च-क्षमता हाइड्रोस्टैटिक पाइप परीक्षण मशीनों के लिए प्रमुख तकनीकों का विश्लेषण

आधुनिक औद्योगिक गुणवत्ता नियंत्रण में, दबाव में पाइप की फिटनेस (दाब सहने की क्षमता एवं लीकेज) की पुष्टि अत्यंत महत्वपूर्ण होती है। आज की उन्नत उच्च-निर्धारण हाइड्रोस्टैटिक पाइप परीक्षण मशीन अक्सर एयर टाइटनेस (वायुगति शून्यता) परीक्षण मॉड्यूल से लैस होती है, जिससे यह जल आधारित दबाव परीक्षण (हाइड्रोस्टैटिक) और पीनुमैटिक लीकेज (वायु रिसाव) परीक्षण दोनों को कर सकती हैं। इस द्वि-मोड परीक्षण क्षमता से प्रदर्शन की विश्वसनीयता और संचालन की दक्षता दोनों में सुधार होता है।.

उन्नत हाइड्रोस्टैटिक पाइप परीक्षण की प्रमुख तकनीकें

1. निरूपित दबाव नियंत्रण एवं डेटा अभिलेखन

नवीनतम प्रणालियाँ डिजिटल दबाव नियंत्रण और उच्च-सटीक सेंसरों का उपयोग करती हैं। ये प्रणालियाँ डिजाइन दबाव का 150 % तक दबाव प्रदान कर सकती हैं और दबाव गिरावट (pressure decay) को बारीकी से मॉनिटर करती हैं। रीयल-टाइम डेटा लॉगिंग के माध्यम से विस्तृत रिपोर्टिंग होती है, जो गुणवत्ता प्रबंधन प्रणालियों (QMS) के अनुरूप होती है—ऑडिट और ट्रेसबिलिटी (परीक्षण पथानुक्रम) के लिए उपयुक्त।.

2. द्वि-मोड परीक्षण: हाइड्रोस्टैटिक + वायुगति शून्यता (एयर टाइटनेस)

इन मशीनों में दो तरह के परीक्षण मोड सपोर्ट होते हैं:

• जल भरा (water-filled) हाइड्रोस्टैटिक परीक्षण

• पीनुमैटिक वायुगति शून्यता (compressed air / नाइट्रोजन)

वायु मोड सूक्ष्म रिसावों का पता लगाने में सक्षम है, बिना पूरे परीक्षण में जल चक्र (filling, draining, drying) की आवश्यकता के। मोड स्विच करना त्वरित है, जिससे समय और संसाधन की बचत होती है।.

3. मॉड्यूलर फिक्स्चर और त्वरित परिवर्तन अडैप्टर

मशीनों में इंटरचेंजेबल (परस्पर विनिमेय) सीलिंग फिक्सचर होते हैं, जो विभिन्न पाइप व्यासों और सिरा आकारों (pipe end forms) को स्वीकार कर सकते हैं। त्वरित जॉइंट/कनेक्टर (quick-fit) संयोजन ऑपरेटर को मिनटों में सेटअप बदलने की सुविधा देते हैं। मॉड्यूलर डिज़ाइन एक साथ कई परीक्षण चैनलों को स्वतंत्र रूप से संचालित करने की क्षमता देती है, जिससे थ्रुपुट (throughput) बढ़ती है।.

4. स्थिर पंप प्रणाली एवं सीलिंग तकनीक

प्लंजेर या इन्टेन्सिफायर पंप सिस्टम उपयोग किए जाते हैं ताकि होल्ड अवधि (hold time) के दौरान दबाव को स्थिर रखा जा सके — डायाफ्राम (diaphragm) प्रणालियों में होने वाली दबाव अस्थिरताओं से बचा जा सके। उन्नत सील (sealing) सामग्री संक्षारण (corrosion) और घिसाव (wear) प्रतिरोधी होती है, जिससे सेवा जीवन बढ़ जाता है, यहां तक कि कठोर पर्यावरण में भी।.

5. स्मार्ट इंटरफ़ेस और सुरक्षा विशेषताएँ

इंटरफ़ेस (उपयोगकर्ता पटल) आमतौर पर टचस्क्रीन आधारित होती है, जहाँ परीक्षण अनुक्रम (hold समय, दबाव स्तर, अलार्म सेटिंग आदि) प्रोग्राम किए जा सकते हैं। अंतर्निर्धारित सुरक्षा उपाय जैसे ओवरप्रेशर शटऑफ, तापमान मॉनिटरिंग, और मिस्टेक ओपरेशन (गलत संचालन) लॉकिंग स्विचेस सुनिश्चित करते हैं कि ऑपरेटर सुरक्षित रूप से काम कर सके और परिणाम विश्वसनीय हों।.

लाभ एवं अनुप्रयोग परिदृश्यों

व्यापक सत्यापन (Integrity Assessment)

हाइड्रोस्टैटिक परीक्षण और वायुगति शून्यता (एयर टाइटनेस) मोड का संयोजन दोहरी पुष्टि प्रदान करता है: संरचनात्मक मजबूती और लीकेज सुरक्षा। इस द्वि-परीक्षण पद्धति से उत्पाद की समग्र योग्यता सुनिश्चित होती है।.

समय एवं लागत दक्षता

पीनुमैटिक लीकेज परीक्षण स्विच करके जल प्रबंधन और सुखाने चक्रों की जरूरत कम होती है। स्वचालित चक्र और त्वरित डेटा संग्रह परीक्षण प्रक्रिया को सुगम बनाते हैं।.

अंतर्राष्ट्रीय मानकों के अनुपालन

ये मशीनें सामान्यतः ISO 1167 और ASTM D1598 / D1599 जैसे वैश्विक मानकों का समर्थन करती हैं। इसलिए ये स्टील, स्टेनलेस स्टील और मिश्रित (composite) पाइप सामग्री के लिए परीक्षण हेतु उपयुक्त होती हैं। .

उद्योगों में व्यापक उपयोग

तेल एवं गैस पाइपलाइन, जल वितरण प्रणाली, रासायनिक संयंत्र पाइपिंग, और ऊर्जा संयंत्र नलिकाओं में ये प्रणालियाँ व्यापक रूप से अपनाई जाती हैं। उत्पादन लाइन गुणवत्ता परीक्षण से लेकर संशोधन पश्चात निरीक्षण तक सभी जगह सुविधाजनक हैं।.

कार्यान्वयन के लिए सर्वोत्तम अभ्यास

• नियमित कैलिब्रेशन: सेंसरों का अर्धवर्षीय या निर्दिष्ट परीक्षण चक्रों के बाद कैलिब्रेशन करें।

• पूर्ण दस्तावेजीकरण: परीक्षण रिपोर्ट्स PDF या CSV प्रारूप में संग्रहित करें और अपनी गुणवत्ता प्रबंधन प्रणाली (QMS) में ऑडिट हेतु उपलब्ध रखें।

• ऑपरेटर प्रशिक्षण: व्यावहारिक प्रशिक्षण द्वारा चक्र समय (cycle time) को अनुकूल बनाएं और त्रुटियों को न्यून करें।

• परीक्षण मोड चयन: कार्य आवश्यकताओं के अनुसार हाइड्रोस्टैटिक या वायुगति शून्यता मोड चुनें।

निष्कर्ष

हाइड्रोस्टैटिक दबाव परीक्षण और पीनुमैटिक लीकेज (एयर टाइटनेस) परीक्षण को एक ही प्लेटफ़ॉर्म पर संयोजित कर, आधुनिक स्थिर हाइड्रोस्टैटिक पाइप परीक्षण उपकरण अभूतपूर्व सटीकता और बहुमुखिता प्रदान करते हैं। यह द्वि-मोड तकनीक न सिर्फ संरचनात्मक दृढ़ता की पुष्टि करती है, बल्कि वायुगति शून्य प्रदर्शन की भी गारंटी देती है — जिससे निर्माता उच्चतम गुणवत्ता को सुरक्षित और कुशलता से सुनिश्चित कर सकते हैं।
