स्टील पाइप परीक्षण मशीन पाइपलाइन की सुरक्षा कैसे सुनिश्चित करती है?

पाइपलाइन में उपयोग की जाने वाली स्टील पाइप को सेवा में लगाने से पहले उसकी मजबूती, रिसाव-रोधक क्षमता और संरचनात्मक अखंडता की जांच करना आवश्यक है। स्टील पाइप परीक्षण मशीन नियंत्रित परिस्थितियों में पाइप पर दबाव डालकर यह निर्धारित करने में सहायता करती है कि पाइप निर्धारित तकनीकी आवश्यकताओं को पूरा करती है या नहीं।

विशेष रूप से तेल और गैस, जल आपूर्ति, रासायनिक उद्योग तथा ऊर्जा परियोजनाओं में उपयोग होने वाली पाइपों के लिए दबाव परीक्षण उत्पादन गुणवत्ता नियंत्रण का एक महत्वपूर्ण हिस्सा है।

स्टील पाइप परीक्षण मशीन की आवश्यकता क्यों होती है?

निर्माण प्रक्रिया के दौरान कुछ दोष सामान्य दृश्य निरीक्षण से दिखाई नहीं देते। पाइप के अंदर मौजूद छोटी दरार, वेल्डिंग दोष या कमजोर भाग दबाव पड़ने के बाद रिसाव या संरचनात्मक विफलता का कारण बन सकता है।

परीक्षण मशीन का उपयोग करके निर्माता:

• पाइप में संभावित रिसाव की पहचान कर सकता है।
• वेल्डेड जोड़ की मजबूती की जांच कर सकता है।
• दबाव के प्रति पाइप की प्रतिक्रिया का मूल्यांकन कर सकता है।
• दोषपूर्ण पाइप को ग्राहक तक पहुंचने से पहले अलग कर सकता है।
• प्रत्येक परीक्षण के परिणाम का रिकॉर्ड रख सकता है।

इस प्रकार परीक्षण प्रक्रिया उत्पादन के अंतिम चरण में पाइप की वास्तविक स्थिति की पुष्टि करने का एक नियंत्रित तरीका प्रदान करती है।

स्टील पाइप पर कौन-कौन से परीक्षण किए जाते हैं?

पाइप के प्रकार, उपयोग और संबंधित मानकों के आधार पर अलग-अलग परीक्षण विधियों का उपयोग किया जाता है।

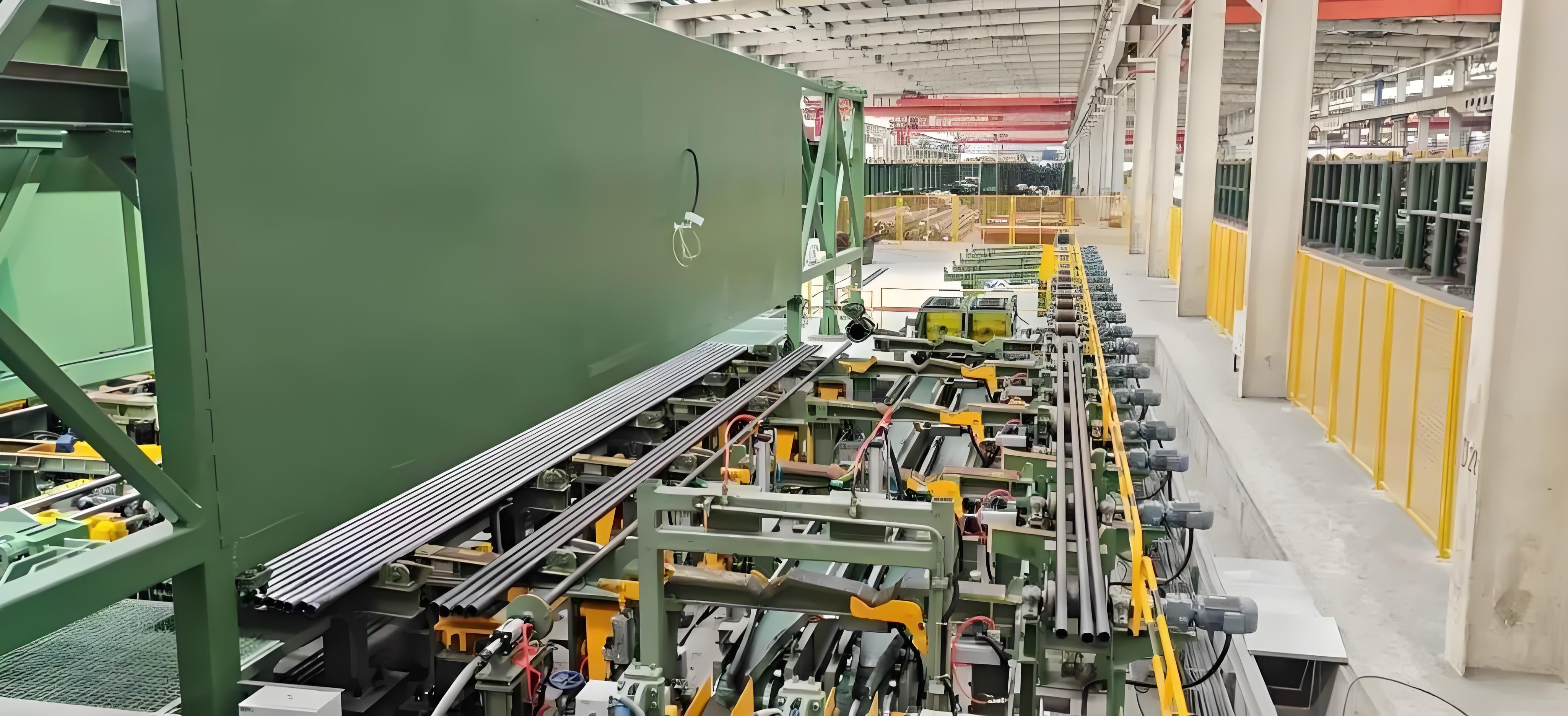

1. हाइड्रोस्टैटिक परीक्षण

हाइड्रोस्टैटिक परीक्षण में पाइप को पानी से पूरी तरह भरकर निर्धारित आंतरिक दबाव तक दबाव दिया जाता है। इसके बाद दबाव को निर्धारित अवधि तक बनाए रखा जाता है।

इस प्रक्रिया के दौरान मुख्य रूप से निम्न बातों की जांच की जाती है:

• पानी का रिसाव
• दबाव में असामान्य कमी
• पाइप की संरचनात्मक अखंडता
• वेल्डेड जोड़ की स्थिति
• दिखाई देने वाला विक्षेपण या अन्य असामान्यता

स्टील पाइप निर्माण में यह दबाव परीक्षण की सबसे सामान्य विधियों में से एक है।

2. वायवीय दबाव परीक्षण

वायवीय परीक्षण में पानी के स्थान पर संपीड़ित हवा या अन्य गैस का उपयोग किया जाता है।

गैस में संचित ऊर्जा अधिक होने के कारण इस प्रकार के परीक्षण में सुरक्षा प्रक्रिया और दबाव नियंत्रण विशेष रूप से महत्वपूर्ण होते हैं। इसलिए परीक्षण विधि का चयन संबंधित तकनीकी विनिर्देशों के अनुसार किया जाना चाहिए।

3. फटना परीक्षण

फटना परीक्षण में पाइप पर दबाव तब तक बढ़ाया जाता है जब तक वह निर्धारित सीमा से आगे जाकर विफल न हो जाए।

यह सामान्य उत्पादन निरीक्षण की तुलना में अधिकतर उत्पाद विकास, डिजाइन सत्यापन और अनुसंधान परीक्षण में उपयोग किया जाता है।

4. वेल्डिंग जोड़ का परीक्षण

वेल्डेड स्टील पाइप में अनुदैर्ध्य या सर्पिल वेल्डिंग जोड़ महत्वपूर्ण निरीक्षण क्षेत्र होता है।

हाइड्रोस्टैटिक परीक्षण के साथ आवश्यकता के अनुसार अल्ट्रासोनिक परीक्षण या रेडियोग्राफिक परीक्षण जैसे NDT तरीकों का उपयोग भी किया जा सकता है।

इन विधियों का उद्देश्य अलग-अलग प्रकार के दोषों की पहचान करना है, इसलिए इनका चयन पाइप की तकनीकी specification और लागू मानकों के आधार पर किया जाता है।

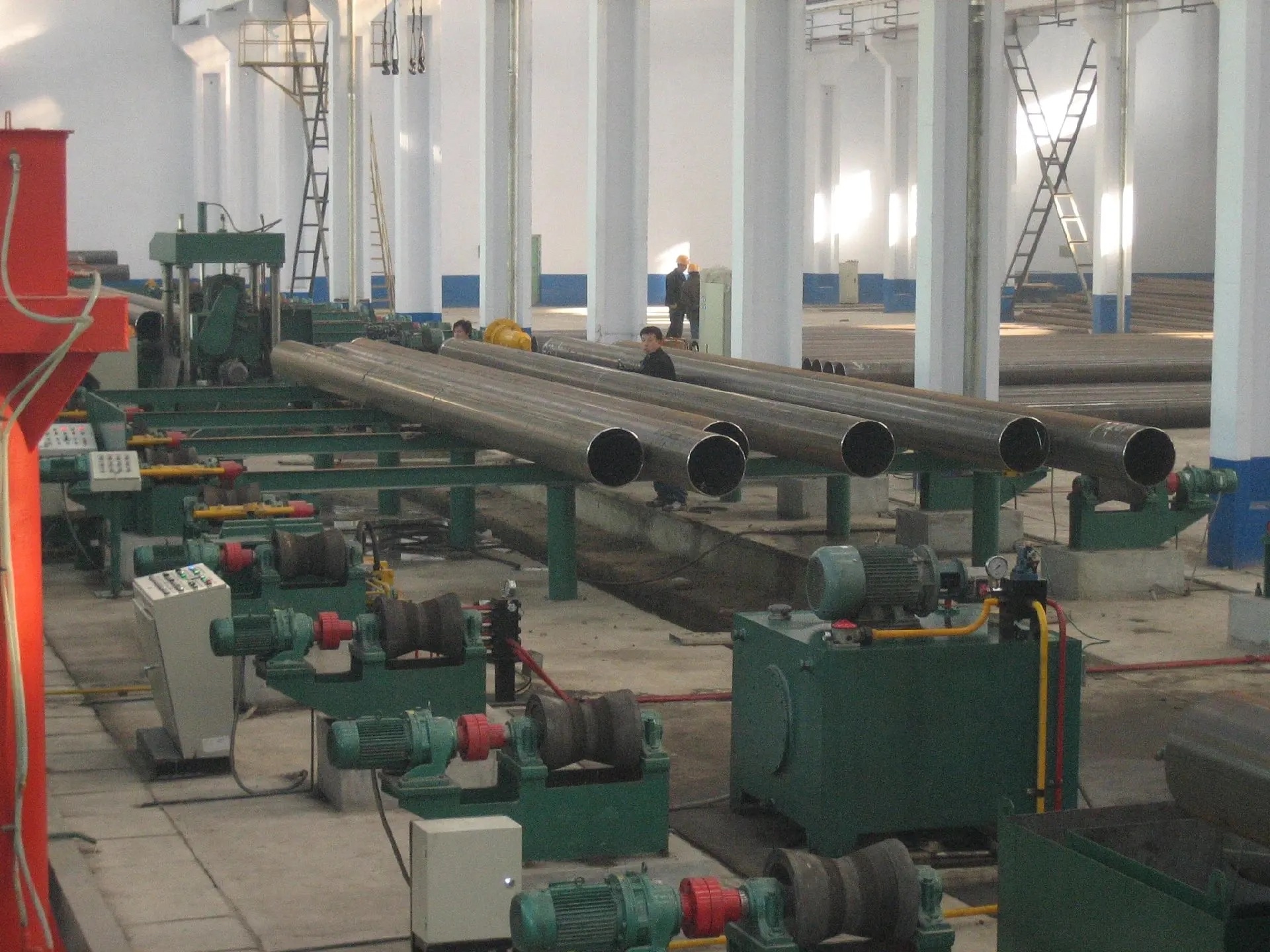

हाइड्रोस्टैटिक परीक्षण पाइपलाइन की सुरक्षा कैसे बढ़ाता है?

हाइड्रोस्टैटिक परीक्षण का मुख्य उद्देश्य पाइप को सेवा में लगाने से पहले उसके दबाव-प्रतिरोध और रिसाव-रोधक प्रदर्शन की जांच करना है।

एक सामान्य परीक्षण क्रम इस प्रकार होता है:

पाइप निरीक्षण → सिरों को बंद करना → पानी भरना → हवा निकालना → दबाव बढ़ाना → दबाव बनाए रखना → निरीक्षण → दबाव कम करना

दबाव को नियंत्रित गति से बढ़ाया जाता है। निर्धारित दबाव प्राप्त होने के बाद उसे आवश्यक अवधि तक बनाए रखा जाता है। इस दौरान दबाव में कमी, रिसाव या अन्य असामान्य स्थिति की जांच की जाती है।

यदि परीक्षण में कोई समस्या मिलती है, तो पाइप को संबंधित गुणवत्ता प्रक्रिया के अनुसार अलग किया जा सकता है।

परीक्षण डेटा क्यों महत्वपूर्ण है?

आधुनिक स्टील पाइप परीक्षण मशीन केवल दबाव उत्पन्न करने तक सीमित नहीं होती। परीक्षण के दौरान प्राप्त डेटा को रिकॉर्ड करना भी गुणवत्ता नियंत्रण में उपयोगी है।

सामान्य परीक्षण रिकॉर्ड में शामिल हो सकते हैं:

• पाइप पहचान संख्या
• परीक्षण दबाव
• दबाव बनाए रखने की अवधि
• दबाव और समय का रिकॉर्ड
• परीक्षण परिणाम
• परीक्षण की तारीख और समय

यह जानकारी पाइप की पहचान और परीक्षण परिणामों की पता लगाने योग्य व्यवस्था (traceability) बनाए रखने में सहायता करती है।

निर्यात परियोजनाओं या ग्राहक द्वारा प्रमाणित परीक्षण परिणाम मांगे जाने पर यह रिकॉर्ड विशेष रूप से उपयोगी होता है।

उत्पादन प्रक्रिया में परीक्षण मशीन का उपयोग कैसे किया जाता है?

स्टील पाइप निर्माण संयंत्र में सामान्य परीक्षण प्रक्रिया में निम्न चरण शामिल हो सकते हैं:

1. प्रारंभिक निरीक्षण

पाइप के बाहरी आकार, सतह और सिरों की जांच की जाती है। आवश्यकता के अनुसार वेल्डिंग जोड़ का NDT निरीक्षण भी किया जा सकता है।

2. पाइप की स्थापना

पाइप को परीक्षण स्थान पर रखा जाता है और दोनों सिरों को उपयुक्त सीलिंग उपकरण से बंद किया जाता है।

3. पानी भरना

पाइप के अंदर पानी भरा जाता है और फंसी हुई हवा को बाहर निकाला जाता है।

4. दबाव परीक्षण

हाइड्रोलिक प्रणाली निर्धारित परीक्षण दबाव तक दबाव बढ़ाती है। दबाव सेंसर और नियंत्रण प्रणाली परीक्षण की निगरानी करते हैं।

5. दबाव बनाए रखना

निर्धारित अवधि तक दबाव बनाए रखा जाता है। इस दौरान रिसाव और दबाव में असामान्य कमी की जांच की जाती है।

6. परिणाम का मूल्यांकन

परीक्षण समाप्त होने के बाद परिणाम दर्ज किया जाता है। निर्धारित आवश्यकताओं को पूरा करने वाली पाइप को आगे की प्रक्रिया के लिए भेजा जाता है।

स्टील पाइप परीक्षण मशीन चुनते समय किन बातों पर ध्यान दें?

मशीन का चयन केवल अधिकतम परीक्षण दबाव के आधार पर नहीं किया जाना चाहिए। निम्न तकनीकी पैरामीटर भी महत्वपूर्ण हैं:

तकनीकी पैरामीटर	क्या जांचना चाहिए
पाइप का व्यास	न्यूनतम और अधिकतम बाहरी व्यास
पाइप की लंबाई	अधिकतम परीक्षण लंबाई
परीक्षण दबाव	आवश्यक दबाव सीमा
सीलिंग प्रणाली	पाइप के आकार और दबाव के अनुरूप
दबाव नियंत्रण	स्थिरता और सटीकता
परीक्षण स्टेशन	उत्पादन क्षमता के अनुसार
डेटा रिकॉर्डिंग	परीक्षण परिणाम और traceability
नियंत्रण प्रणाली	PLC या कंप्यूटर आधारित नियंत्रण
सुरक्षा प्रणाली	दबाव राहत और सुरक्षा इंटरलॉक
NDT सुविधा	आवश्यकता के अनुसार UT / RT

स्टील पाइप परीक्षण मशीन पाइपलाइन सुरक्षा के लिए उत्पादन प्रक्रिया में एक महत्वपूर्ण निरीक्षण उपकरण है। हाइड्रोस्टैटिक परीक्षण के माध्यम से निर्माता पाइप की दबाव-प्रतिरोध क्षमता, रिसाव-रोधक प्रदर्शन और वेल्डिंग जोड़ की स्थिति की जांच कर सकता है।

सही परीक्षण परिणाम प्राप्त करने के लिए मशीन की दबाव क्षमता, सीलिंग प्रणाली, नियंत्रण सटीकता, परीक्षण चक्र और डेटा रिकॉर्डिंग सुविधा को वास्तविक पाइप विनिर्देशों के साथ मिलाना आवश्यक है।

Marley Machinery में हम स्टील पाइप के व्यास, लंबाई, परीक्षण दबाव, पाइप के प्रकार और उत्पादन क्षमता के अनुसार परीक्षण मशीन की तकनीकी संरचना निर्धारित करते हैं।
